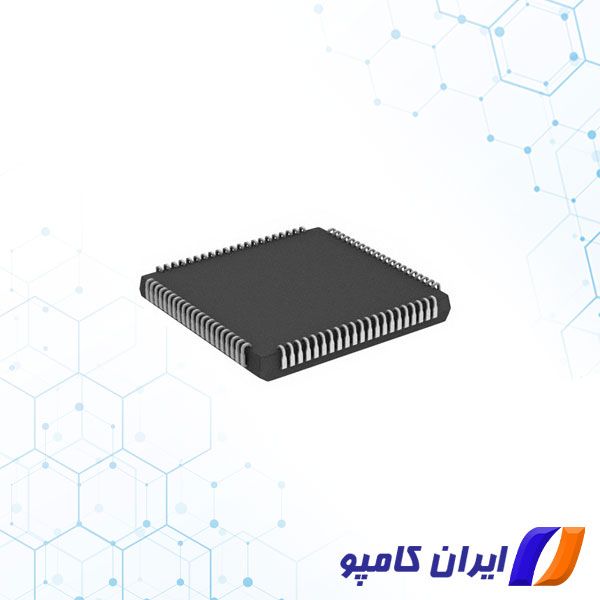

CY37128VP100-125AC یک CPLD یا همان مدار منطقی پیچیده می باشد که توسط شرکت Cypress Semiconductor تولید شده است. از مشخصات این CPLD می توان به آن شاره کرد که تعداد پایه های آن 100، تعداد ورودی آن 32 و ولتاژ تغذیه 4.75V-5.25V می باشد. در ادامه به بررسی جامع تر مدار منطقی پیچیده و ویژگی های آنها می پردازیم.
CPLD چیست
CPLD مخفف شده ی Complex Programmable Logic Device می باشد که یک دستگاه Logic ( منطقی ) با آرایه های AND/OR و ماکروسل های کاملاً قابل برنامه ریزی است. ماکروسلها بلوکهای اصلی یک CPLD هستند که شامل عملیات منطقی پیچیده و لاجیک برای پیادهسازی عبارات فرم نرمال منفک هستند. آرایه های AND/OR کاملاً قابل برنامه ریزی مجدد هستند و مسئولیت انجام توابع منطقی مختلف را بر عهده دارند. ماکروسل ها را همچنین می توان به عنوان بلوک های عملکردی که مسئول اجرای منطق ترتیبی یا ترکیبی هستند تعریف کرد.
CPLD محصولی نوآورانه در مقایسه با دستگاه های منطقی قبلی مانند آرایه های منطقی قابل برنامه ریزی ( PLA ) و منطق آرایه قابل برنامه ریزی ( PAL ) است. دستگاه های منطقی قبلی قابل برنامه ریزی نبودند، بنابراین Logic با ترکیب چند تراشه منطقی با هم ساخته شد. یک CPLD دارای پیچیدگی بین PAL ها و FPGA است. همچنین ویژگی های طراحی PAL و FPGA را دارد. تفاوت اصلی معماری بین CPLD و FPGA این است که FPGA ها بر اساس جداول جستجو هستند، در حالی که CPLD ها بر اساس sea-of-gates می باشند.
برای مشاهده انواع CPLD یا مدار منطقی پیچیده اینجا را کلیک کنید
ویژگی های آی سی CPLD
ویژگی مشترک CPLD و FPGA ها این است که هر دو دارای تعداد زیادی گیت و مواد منعطف برای logic هستند. در حالی که ویژگی های مشترک بین CPLD ها و PAL ها شامل حافظه پیکربندی غیر فرار است. CPLD ها در بازار قطعات قابل برنامه ریزی پیشتازی می کنند چرا که دارای مزایای متعددی مانند برنامه نویسی پیشرفته، هزینه کم، غیر فرار بودن و استفاده آسان می باشند.
همانطور که می دانید چندین نوع مختلف از PLD (دستگاه های منطقی قابل برنامه ریزی) مانند FPGA، CPLD و SPLD وجود دارد. تفاوت اصلی بین این دستگاه ها در پیچیدگی مدار و تعداد سلول های منطقی موجود است. یک SPLD معمولا از چند صد گیت تشکیل شده است، در حالی که یک CPLD از چند هزار گیت منطقی تشکیل شده است.
از نظر پیچیدگی، CPLD بین SPLD و FPGA قرار دارد، بنابراین ویژگی هایی را از هر دو دستگاه دارا می باشد. CPLD ها پیچیده تر از SPLD ها هستند اما پیچیدگی کمتری نسبت به FPGA ها دارند. شما می توانید برای خرید مدار منطقی پیچیده با پارت نامبر CY37128VP100-125AC با کارشناسان ما در ایران کامپو تماس بگیرید.
پرکاربردترین SPLD ها عبارتند از PAL ، PLA و GAL. PLA از یک صفحه AND و یک صفحه OR تشکیل شده است.
برای مشاهده قیمت و خرید انواع FPGA کلیک کنید.
کاربرد CPLD
CPLD ها از جمله CY37128VP100-125AC کاربرد بسیاری در مدارهای کنترل دیجیتال و پردازش سیگنال با پیچیدگی کم تا متوسط را دارا می باشند. برخی از کاربردهای مهم آن به شرح زیر است:
CPLD ها می توانند به عنوان بوت لودر ( Bootloaders ) برای FPGA و سایر سیستم های قابل برنامه ریزی استفاده شوند.
CPLD ها اغلب به عنوان Decoder آدرس و ماشین های سفارشی در سیستم های دیجیتال استفاده می شوند.
به دلیل اندازه کوچک و مصرف انرژی کم، CPLD ها برای استفاده در دستگاه های دیجیتال قابل حمل و دستی ایده آل هستند.
CPLD ها همچنین در برنامه های کنترل ایمنی حیاتی استفاده می شوند.
از شرکت های تولید کننده آن می توان به Altera , Xilinx , Atmel و Lattice Semiconductor اشاره کرد.
پارت نامبر CY37128VP100-125AC
پکیج | TQFP |
نوع مونتاژ | Smd |
دمای عملیاتی | 0C تا +70C |
تعداد پایه | 100 |
شرکت تولید کننده | Cypress Semiconductor |
برای مشاهده قیمت و خرید آی سی CPLD با پارت نامبر XA2C256-8VQG100Q کلیک کنید.
