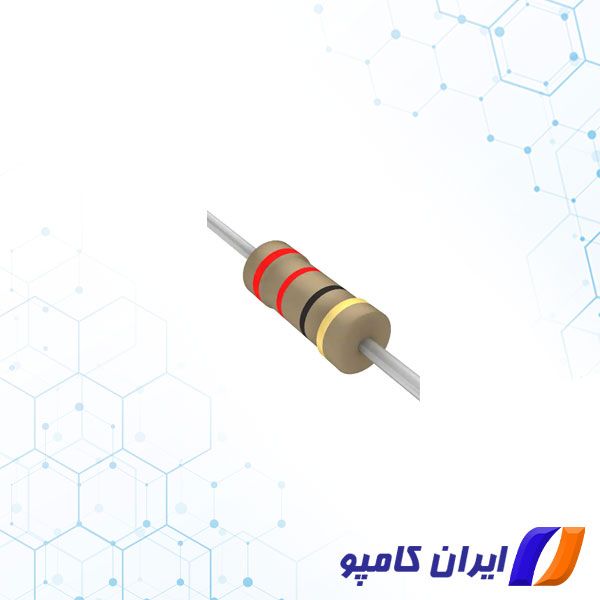

مقاومت فیلم کربن نوعی مقاومت ثابت است که از فیلم کربن برای محدود کردن جریان الکتریکی به سطح مشخصی استفاده می کند. این نوع مقاومت ها به طور گسترده در مدارهای الکترونیکی استفاده می شوند. از این دسته مقاومت ها در رادارها، اشعه ایکس و پاورساپلای ( منبع تغذیه ) استفاده می شود. CF14JT22R0 یک مقاومت فیلم کربنی 22 اهم با سایز 0.4 و توان 0.25W می باشد که توسط شرکت Stackpole Electronics تولید شده است.
برای مشاهده قیمت و خرید انواع مقاومت اینجا را کلیک کنید
مقاومت فیلم کربن چیست؟
مقاومت های فیلم کربنی نوعی مقاومت با مقدار ثابت هستند. آنها از یک حامل سرامیکی با یک لایه نازک کربن خالص در اطراف آن ساخته شده اند که این فیلم کربن به عنوان ماده مقاومتی عمل میکند.
مقاومت های فیلم کربنی تاثیر قابل توجهی در مقاومت های ترکیب کربن دارند. با این حال، در مقایسه با فیلم فلزی و فیلم اکسید فلزی، محدوده مقاومت موجود محدود است. تولید فیلمهای فلزی و اکسیدی گرانتر نیستند و در کل خواص بهتری دارند.
این نوع مقاومت به طور گسترده در الکترونیک استفاده می شود. بنابراین مهم است که توجه داشته باشید که مقاومت های کوچک ظرفیتی در حدود 0.5 pF دارند. همچنین، خود القایی حدود 0.01 μH برای مقاومت های برش نخورده و تا چندین میکرو هانری برای مقاومت های برش مارپیچی است. این مقاومت ها در مقادیر بین 1 Ω تا 10000 MΩ موجود هستند و دارای توان 1/16، 1/8، 1/4، 1/2، 1 یا 2 وات می باشند.
برای مشاهده انواع مقاومت فیلم کربن اینجا را کلیک کنید
کاربرد و ساختار
کاربردهای معمول مقاومت های فیلم کربنی در کاربردهای ولتاژ بالا و دمای بالا است. ولتاژهای عملیاتی تا 15 کیلوولت با دمای اسمی 350 درجه سانتیگراد برای مقاومت های فیلم کربنی امکان پذیر است. به عنوان مثال می توان به منابع تغذیه ولتاژ بالا، رادارها، اشعه ایکس و لیزر اشاره کرد.
مقاومت فیلم کربنی با قرار دادن لایه کربنی روی یک بستر سرامیکی ساخته می شود. فیلم کربن به عنوان ماده مقاوم در برابر جریان الکتریکی عمل می کند. از این رو، فیلم کربن مقداری از جریان الکتریکی را مسدود می کند. بستر سرامیکی به عنوان ماده عایق حرارت یا الکتریسیته عمل می کند. از این رو، بستر سرامیکی اجازه عبور گرما را نمی دهد. بنابراین، این مقاومت ها می توانند در دمای بالاتر بدون هیچ آسیبی مقاومت کنند. شما می توانید به منظور خرید مقاومت کربنی با پارت نامبر CF14JT22R0 با متخصصان ما تماس بگیرید. در ادامه به بعضی از مزایای مقاومت فیلم کربن اشاره شده است
- نسبت به مقاومت ترکیب کربن نویز کمتری را دارا می باشد
- تلرانس پایین
- کم هزینه
- بازه عملیاتی گسترده
مشخصات فنی CF14JT22R0
مقدار مقاومت | 22R |
تلرانس | 5% |
توان | 0.25W |
سایز | 0.4 |
حالت | Axial |
شرکت تولید کننده | Stackpole Electronics |
