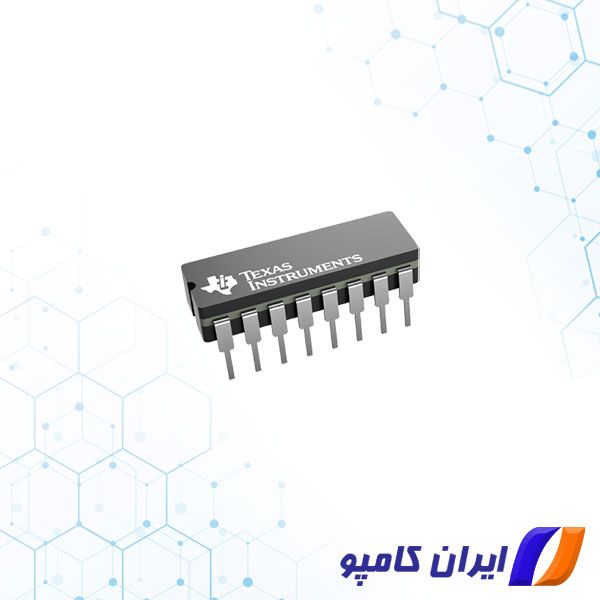

CD4027BF یک آی سی فلیپ فلاپ JK می باشد که توسط شرکت Texas Instruments تولید شده است. فلیپ فلاپ JK نسخه اصلاح شده فلیپ فلاپ SR می باشد که فقط با انتقال ساعت مثبت یا انتقال ساعت منفی عمل می کند. این نوع فلیپ فلاپ دو ورودی دارد که عبارتند از J و K. ورودی J فلیپ فلاپ JK مانند ورودی SET فلیپ فلاپ SR است. به همین ترتیب، ورودی K یک فلیپ فلاپ JK مانند ورودی RESET یک فلیپ فلاپ SR می باشد. در فلیپ فلاپ SR، ورودی های SET و RESET نمی توانند هر دو بالا باشند. در فلیپ فلاپ JK، هر دو ورودی J و K می توانند بالا باشند. وقتی این اتفاق میافتد، ورودی Q تغییر میکند، به این معنی که خروجی متناوب بین بالا و پایین است.
آی سی فلیپ فلاپ چیست ؟
فلیپ فلاپ یک قطعه الکترونیکی است که می تواند وضعیت یک مدار را ذخیره کند. ساده ترین آنها یک فلیپ فلاپ RS است که از دو گیت NOR، دو ترمینال ورودی و دو ترمینال خروجی تشکیل شده است .مدلهای پیچیده و پیشرفته تر مثل فلیپ فلاپ های D با بخش ساعت (CLK) و ترمینال D (Data) هستند، که وقتی ترمینال CLK در سطح بالایی قرار دارد، از وضعیت ترمینال D پیروی می کنند و در لحظه ای که ترمینال CLK سطح پایین می شود، سیگنال را قفل می کنند. بیشتر مورد استفاده، فلیپ فلاپ D است. به طور گسترده ای در قطعات الکترونیکی مانند شمارنده ها، واحدهای حسابی و حافظه ها استفاده می شود.
سیستم دیجیتال اصلی شامل تعداد زیادی سلول حافظه است و اغلب لازم است که همزمان عمل کنند. برای دستیابی به این هدف، یک پالس ساعت (CLK) به عنوان سیگنال کنترل در هر مدار سلول حافظه معرفی می شود. فقط زمانی که CLK می آید، مدار “راه اندازی” می شود تا عمل کند و وضعیت خروجی را با توجه به سیگنال ورودی تغییر دهد. این نوع مدار سلول حافظه که تنها زمانی می تواند عمل کند که توسط سیگنال ساعت راه اندازی شود، فلیپ فلاپ نامیده می شود تا لچ هایی را تشخیص دهد که توسط سیگنال ساعت کنترل نمی شوند.
برای مشاهده انواع آی سی فلیپ فلاپ اینجا را کلیک کنید
مشخصات آی سی CD4027BF
نوع مونتاژ | Dip |
تعداد پایه | 16 |
پکیج | CDIP |
نوع فلیپ فلاپ | JK |
Logic Type | CMOS |
دمای عملیاتی | -55°+125°C |
شرکت تولید کننده | Texas Instruments |
