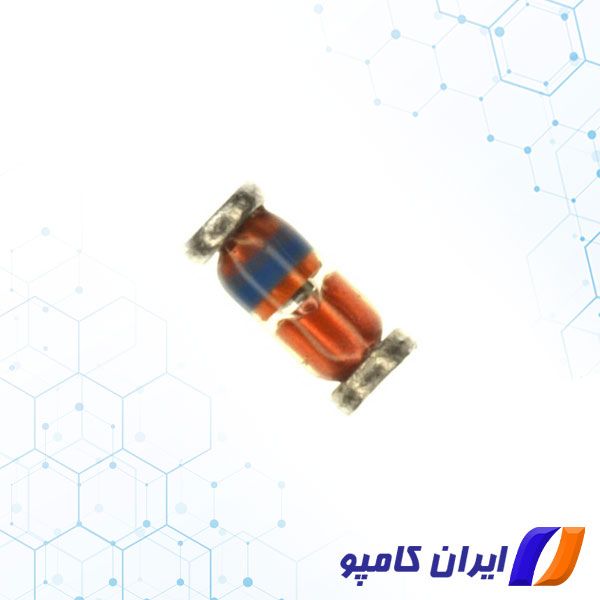

BZV55C4V7 یک دیود زنر ( Zener Diode ) می باشد که توسط شرکت Micro Comercial Components تولید شده است. تعداد پایه های آن 2 و ولتاژ شکست آن 4.7V می باشد.
یک دیود ممکن است ساده ترین جزء نیمه هادی باشد، با این حال، بسیاری از عملکردهای حیاتی، از جمله کنترل جریان الکتریکی را انجام می دهد.
دیود یک وسیله نیمه هادی است که اساسا به عنوان یک کلید یک طرفه برای جریان عمل می کند. این اجازه می دهد تا جریان به راحتی در یک جهت جریان یابد، اما به شدت جریان را از جریان در جهت مخالف محدود می کند.
دیود همچنین به عنوان یکسو کننده شناخته می شوند زیرا جریان متناوب (ac) را به جریان مستقیم ضربانی (dc) تغییر می دهند. دیودها بر اساس نوع، ولتاژ و ظرفیت جریان آنها رتبه بندی می شوند.
دیود زنر دارای قطبیت هستند که توسط آند (جهت مثبت) و کاتد (جهت منفی) تعیین می شود. اکثر دیودها تنها زمانی اجازه می دهند که جریان، جریان داشته باشد که ولتاژ مثبت به آند اعمال شود.
هنگامی که یک دیود اجازه عبور جریان را می دهد، بایاس رو به جلو است. هنگامی که یک دیود بایاس معکوس است، به عنوان یک عایق عمل می کند و اجازه نمی دهد جریان عبور یابد.
برای مشاهده انواع دیود اینجا را کلیک کنید
دیود زنر
یک دستگاه نیمه هادی سیلیکونی است که به جریان اجازه می دهد در جهت جلو یا معکوس جریان یابد. دیود متشکل از یک اتصال pn به شدت دوپ شده است که برای هدایت در جهت معکوس در هنگام رسیدن به یک ولتاژ مشخص طراحی شده است.
دیود زنر ( به طور مثال BZV55C4V7 ) دارای ولتاژ شکست معکوس کاملاً مشخصی است که در آن شروع به هدایت جریان می کند و به طور مداوم در حالت بایاس معکوس بدون آسیب به کار خود ادامه می دهد. علاوه بر این، افت ولتاژ در سراسر دیود در طیف وسیعی از ولتاژها ثابت می ماند، ویژگی که دیودهای زنر را برای استفاده در تنظیم ولتاژ مناسب می کند.
برای مشاهده انواع دیود زنر اینجا را کلیک کنید
عملکرد
زنر درست مانند دیود معمولی در حالت بایاس رو به جلو عمل می کند و دارای ولتاژ روشن بین 0.3 تا 0.7 ولت است. با این حال، هنگامی که در حالت معکوس متصل می شود، که در بیشتر کاربردهای آن معمول است، جریان نشتی کوچک ممکن است جریان یابد. با افزایش ولتاژ معکوس به ولتاژ شکست از پیش تعیین شده (Vz)، جریانی از دیود شروع به عبور می کند. جریان به حداکثر افزایش می یابد که توسط مقاومت سری تعیین می شود، پس از آن تثبیت می شود و در محدوده وسیعی از ولتاژ اعمال شده ثابت می ماند.
پارت نامبر BZV55C4V7
| نوع مونتاژ | Smd |
| تعداد پایه | 2 |
| پکیج | SOD-80 |
| درجه حرارت | –55 تا +150 C |
| ولتاژ شکست | 4.7V |
| توان تلفاتی | 0.5W |
| شرکت تولید کننده دیود زنر | MCC |
برای مشاهده قیمت و خرید دیود زنر با پارت نامبر TZM5248B-GS08 کلیک کنید.
