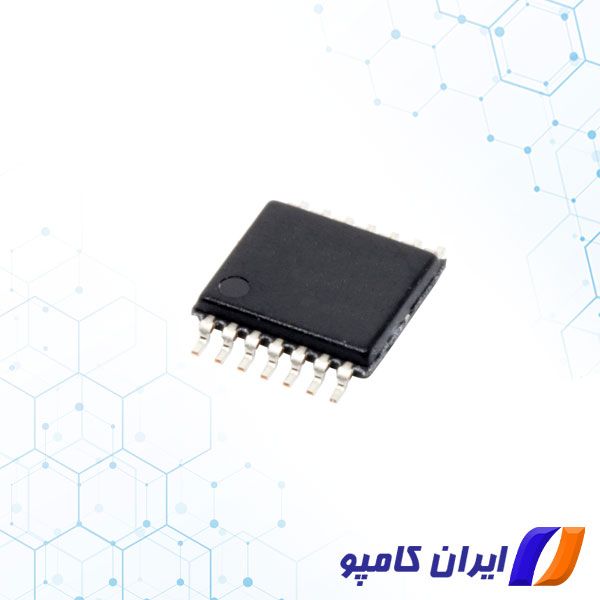

مالتی پلکسر مداری است که ورودی های زیادی را می پذیرد اما تنها یک خروجی می دهد. یک دی مالتی پلکسر دقیقاً برعکس یک مالتی پلکسر عمل می کند، یعنی یک مالتی پلکسر تنها یک ورودی را می پذیرد و خروجی های زیادی می دهد. به طور کلی، مالتی پلکسر و دی مالتی پلکسر با هم در بسیاری از سیستم های ارتباطی استفاده می شوند. ADG604YRUZ یک مالتی پلکسر 4 به 1 می باشد که توسط شرکت Analog Devices تولید شده است.
مالتی پلکسر چیست ؟
مالتی پلکسر به معنای تبدیل چندین به یک است. مداری است که برای انتخاب و هدایت هر یک از چندین سیگنال ورودی به یک خروجی استفاده می شود. یک مثال ساده از مدار غیر الکترونیکی یک مالتی پلکسر، یک سوئیچ تک قطبی چند موقعیتی است.
سوئیچ های چند موقعیتی به طور گسترده ای در بسیاری از مدارهای الکترونیکی استفاده می شود. با این حال، مدارهایی که با سرعت بالا کار می کنند نیاز به انتخاب خودکار مالتی پلکسر دارند. یک سوئیچ مکانیکی نمی تواند این کار را به طور موثر انجام دهد. بنابراین، مالتی پلکسر برای انجام سوئیچینگ با سرعت بالا از قطعات الکترونیکی ساخته شده است.
مالتی پلکسرها می توانند هر دو نوع داده یعنی هم آنالوگ و هم دیجیتال را مدیریت کنند. برای کاربردهای آنالوگ، مالتی پلکسرها با استفاده از رله ها و سوئیچ های ترانزیستوری ساخته می شوند. برای کاربرد دیجیتال، آنها از گیت های منطقی استاندارد (Logic Gate) ساخته شده اند.
برای مشاهده قیمت و خرید انواع گیت های منطقی ( Logic Gate ) کلیک کنید.
مالتی پلکسر های مورد استفاده برای کاربردهای دیجیتال که مالتی پلکسر دیجیتال نیز نامیده می شود، مداری است که ورودی های زیادی دارد اما تنها یک خروجی دارد. با اعمال سیگنال های کنترلی (همچنین به عنوان سیگنال های Select شناخته می شود)، می توانیم هر ورودی را به خروجی هدایت کنیم. برخی از انواع رایج مالتی پلکسرها عبارتند از مالتی پلکسر 2 به 1، 4 به 1، 8 به 1 و 16 به 1. آی سی ADG604YRUZ یک مالتی پلکسر 4 به 1 می باشد که شما می توانید برای سفارش آن با کارشناسان ما تماس بگیرید.
کاربردهای مالتی پلکسر
Multiplexer از جمله ADG604YRUZ در زمینه های مختلفی استفاده می شود که در آن داده های متعدد باید با استفاده از یک خط منتقل شوند. در ادامه برخی از کاربردهای مالتی پلکسر آورده شده است:
سیستم ارتباطی ( Communication System) : سیستم ارتباطی مجموعهای از سیستمهایی است که ارتباطاتی مانند سیستم انتقال، ایستگاه رله و فرعی و شبکه ارتباطی را امکانپذیر میسازد. مالتی پلکسرها می توانند راندمان سیستم ارتباطی را به میزان قابل توجهی افزایش دهند. مالتی پلکسر امکان انتقال انواع مختلف داده ها مانند صدا و تصویر را به طور همزمان با استفاده از یک خط انتقال را فراهم می کند.
شبکه تلفن : در شبکه تلفن، چندین سیگنال صوتی در یک خط برای انتقال با کمک مالتی پلکسرها یکپارچه می شوند. به این ترتیب می توان چندین سیگنال صوتی را جدا کرد و در نهایت سیگنال های صوتی مورد نظر به گیرندگان مورد نظر می رسد.
حافظه کامپیوتر : مالتی پلکسرها برای پیاده سازی حجم عظیمی از حافظه در کامپیوتر استفاده می شوند و در عین حال تعداد خطوط مسی مورد نیاز برای اتصال حافظه به سایر قسمت های مدار کامپیوتر را کاهش می دهند.
انتقال از سیستم کامپیوتری یک ماهواره : Multiplexer می تواند برای انتقال سیگنال های داده از سیستم کامپیوتری یک ماهواره یا فضاپیما به سیستم زمینی با استفاده از ماهواره های GPS (سیستم موقعیت یاب جهانی) استفاده شود.
برای مشاهده انواع آی سی مالتی پلکسر و دی مالتی پلکسر اینجا را کلیک کنید
مشخصات فنی ADG604YRUZ
تعداد کانال | 4 |
نوع | مالتی پلکسر 4 به 1 |
تعداد پایه | 14 |
مونتاژ | SMD |
دمای عملیاتی | 40°C to +125°C- |
ولتاژ تغذیه | 2.7V-5.5V |
Maximum on-state resistance | 115Ohms |
Maximum on-state duration | 105ns |
شرکت تولید کننده | Analog Devices |
