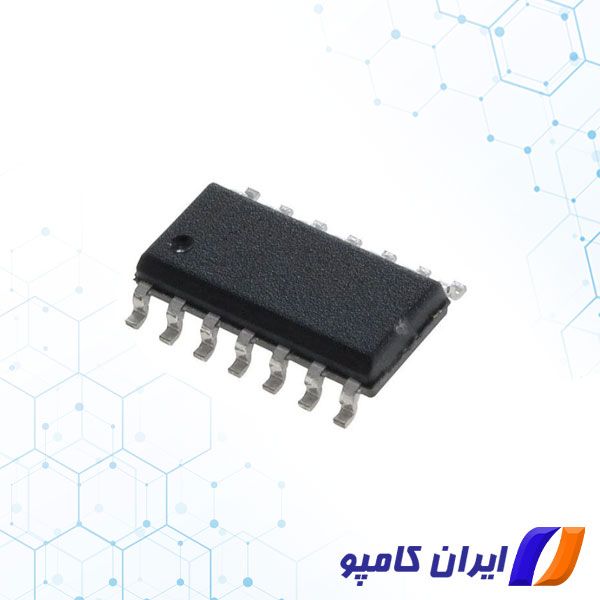

74AC02SC یک آی سی گیت NOR می باشد که توسط شرکت ON Semiconductor تولید شده است. از مشخصات این نیمه هادی می توان گفت که تعداد گیت های آن 4، تعداد لاین های ورودی آن 2 و تعداد لاین های خروجی آن یک عدد می باشد.
شما می توانید برای خرید این آی سی گیت با پارت نامبر 74AC02SC با کارشناسان ما در ایران کامپو در ارتباط باشید. ایران کامپو ارائه دهنده کلیه آی سی ها و نیمه هادی های برندهای معتبر جهانی در ایران با ضمانت کیفیت و بهترین قیمت.
آی سی گیت منطقی
گیت منطقی وسیله ای است که همانند بلوک ساختمانی برای مدارهای دیجیتالی عمل می کند. آنها عملکردهای منطقی پایه ای را انجام می دهند که برای مدارهای دیجیتالی اصلی هستند. اکثر دستگاه های الکترونیکی که امروزه استفاده می کنیم دارای نوعی گیت منطقی می باشند. به عنوان مثال، گیت های منطقی را می توان در فناوری هایی مانند گوشی های هوشمند، تبلت ها یا در دستگاه های مموری استفاده کرد.
در یک مدار، گیت های لاجیک بر اساس ترکیبی از سیگنال های دیجیتالی که از ورودی های آن می آیند، تصمیم گیری می کنند. اکثر گیت های منطقی دو ورودی و یک خروجی دارند. گیت های منطقی بر اساس جبر بولی ( Boolean ) هستند. در هر لحظه، هر پایانه در یکی از دو حالت باینری، نادرست یا درست است. False نشان دهنده 0 و True نشان دهنده 1 است. بسته به نوع گیت Logic مورد استفاده و ترکیب ورودی ها، خروجی باینری متفاوت خواهد بود.
یک گیت منطقی را می توان مانند یک کلید روشنایی در نظر گرفت، که در آن یک موقعیت خروجی خاموش است یعنی 0 و در موقعیت دیگر، روشن است یعنی 1. گیت های منطقی معمولاً در مدارهای مجتمع ( IC ) استفاده می شوند.
به طور کلی هفت مدل آی سی گیت منطقی وجود دارد که عبارتند از : AND, OR, XOR, NOT, NAND, NOR و XNOR
برای مشاهده قیمت و خرید انواع آی سی گیت منطقی اینجا را کلیک کنید.
آی سی گیت NOR
دو نوع گیت یونیورسال در الکترونیک دیجیتال وجود دارد که عبارتند از NAND و NOR. دلیل نامیدن این گیت ها به عنوان گیت های یونیورسال این است که با استفاده از گیت های یونیورسال می توانیم هر گیتی را که ممکن است گیت پایه یا گیت انحصاری باشد را پیاده سازی کنیم.
گیت NOR با ترکیب گیت NOT و OR طراحی شده است. گیت AND حبابی گیت NOR نامیده می شود.7402 شماره آی سی گیت NOR می باشد.
اگر یکی از ورودی‌های گیت NOR زیاد باشد، خروجی گیت NOR کم است. اگر هر دو ورودی کم باشد، خروجی زیاد است. خروجی گیت OR یک تعریف از گیت NOR است. گیت NOR یک گیت یونیورسال است، بنابراین با استفاده از یک گیت NOR یک گیت NOT را اجرا می کنیم، با استفاده از دو گیت NOR یک گیت OR را اجرا می کنیم، با استفاده از سه گیت NOR یک گیت AND را اجرا می کنیم، با استفاده از چهار گیت NOR می توانیم یک گیت NAND، X-NOR را پیاده سازی کنیم و با استفاده از پنج گیت NOR یک گیت XOR را پیاده سازی کنیم.
برای مشاهده انواع آی سی گیت NOR اینجا را کلیک کنید
پارت نامبر 74AC02SC
| پکیج | SO |
| نوع گیت منطقی | NOR |
| تعداد گیت | 4 |
| تعداد لاین های ورودی | 2 |
| تعداد لاین های خروجی | 1 |
| ولتاژ تغذیه | 2V-6V |
| نوع مونتاژ | SMD |
| تعداد پایه | 14 |
| دمای عملیاتی | – 40 + 85 C |
| شرکت تولید کننده | ON Semiconductor |
برای مشاهده قیمت و خرید آی سی گیت NOR با پارت نامبر MC74HC02AN کلیک کنید.
