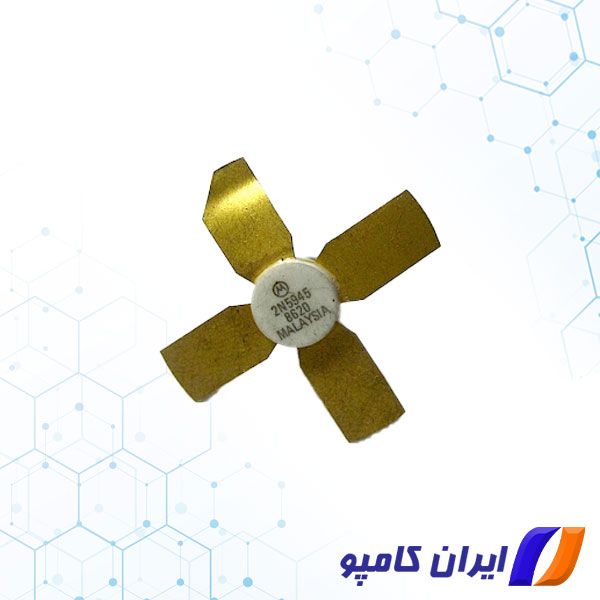

2N5945 یک ترانزیستور NPN می باشد که توسط شرکت HGsemi تولید شده است. تعداد پایه های آن 4 و پیکربندی ترانزیستور آن Power Single می باشد.
ترانزیستورهای NPN دستگاه های سه ترمینالی و سه لایه هستند که می توانند به عنوان تقویت کننده یا سوئیچ الکترونیکی عمل کنند.
همانطور که می دانیم ترانزیستور دوقطبی استاندارد یا BJT به دو شکل اصلی عرضه می شود. یک نوع NPN (منفی-مثبت-منفی) و یک نوع PNP (مثبت-منفی-مثبت).
متداول ترین پیکربندی ترانزیستور مورد استفاده، ترانزیستور NPN است. همچنین می دانیم که اتصالات ترانزیستور دوقطبی را می توان به یکی از سه روش مختلف بایاس کرد : Common Base، Common Emitter و Common Collector.
ترانزیستور NPN
یکی از انواع ترانزیستورهای اتصال دوقطبی (BJT) است. ترانزیستور NPN دارای دو ماده نیمه هادی نوع n است و یک لایه نازک از نیمه هادی نوع p آنها را جدا می کند. در این نوع ترانزیستور اکثر حامل های بار، الکترون ها هستند. جریان الکترون ها در جهت Emitter به Collector، جریان را در ترانزیستور NPN تشکیل می دهد. به طور کلی، ترانزیستور NPN محبوب ترین نوع ترانزیستور دوقطبی است و بسیار بیشتر مورد استفاده قرار می گیرد زیرا تحرک الکترون ها بیشتر از تحرک حفره ها است. ترانزیستور NPN دارای سه پایانه است، امیتر، پایه و کلکتور مانند انواع دیگر. ترانزیستور NPN عمدتا برای تقویت و سوئیچینگ سیگنال ها استفاده می شود.
برای مشاهده انواع ترانزیستور NPN اینجا را کلیک کنید
کاربردها
در اینجا برخی از کاربردهای ترانزیستور NPN ذکر شده است:
ترانزیستور NPN عمدتاً در برنامه های سوئیچینگ استفاده می شوند.
تقویت برنامه های مدار استفاده می شوند.
مدارهای جفت دارلینگتون برای تقویت سیگنال های ضعیف استفاده می شوند.
برنامه هایی استفاده می شوند که به جریان نزولی نیاز داریم.
برخی از مدارهای تقویتکننده کلاسیک، مشابه مدارهای تقویتکننده «push-pull» استفاده میشوند.
در سنسورهای دما مورد استفاده قرار می گیرند.
از ترانزیستور NPN در دستگاه های فرکانس بسیار بالا استفاده می شوند.
در مبدل های لگاریتمی استفاده می شوند.
برای مشاهده قیمت و خرید ترانزیستور اینجا را کلیک کنید.
پارت نامبر 2N5945
FT_Transition Frequency | 960MHz |
تعداد پایه | 4 |
درجه حرارت | -65° +150°C |
پکیج | M122 |
پلاریته ترانزیستور | NPN |
پیکربندی ترانزیستور | Power-Single |
Vceo Maximum | 16V |
Ices Maximum | 800mA |
شرکت تولید کننده | HGsemi |
برای مشاهده قیمت و خرید ترانزیستور NPN با پارت نامبر MD7002 اینجا را کلیک کنید.
