112179 کانکتور BNC

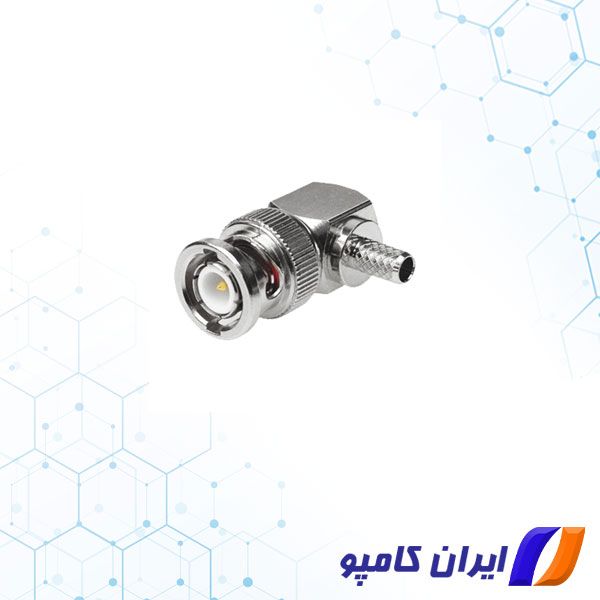

112179 در دسته بندی کانکتورهای کواکسیال BNC و یکی از محبوب ترین کانکتورهای RF در جهان از تولیدات برند Amphenol می باشد. جنسیت بدنه این کانکتور Plug با قابلیت نصب به روش Cripm میباشد. این کانکتور دارای استانداردهای IEC 169-8 و MIL-STD-348B است. کانکتور BNC مینیاتوری و سبک وزن بوده و میتواند به طور رضایت بخشی تا 4 گیگاهرتز کار کند.

BNC مخفف عبارت British Naval Connector است. در واقع BNC یک رابط برای کابل کواکسیال است. رایج ترین استفاده از فیش BNC جهت اتصال دوربین مداربسته به دستگاه ضبط تصاویر DVR از طریق کابل کواکسیال است.

جهت مشاهده قیمت و خرید انواع کانکتور اینجا را کلیک کنید.

کاربرد کانکتور BNC

کانکتور BNC از جمله 112179 بدلیل سایز کوچک و هزینه نصب پایین در پروژه های مرتبط با:

• شبکه های کامپیوتری
•  صدا
•  پردازش داده آنتن‌ها
• پخش‌کننده‌ها
• اتصالات مخابراتی
•  خودروسازی
• تجهیزات پزشکی
• مودم‌ها
• ابزارهای حساس
• تجهیزات مخابراتی و رادیو تلویزیون

کاربرد فروان و چشمگیری دارند. برخی از موارد نامبرده نیز از کاربری کانکتورهای SMA میباشد. از این رو میتوان این دو محصول را در برخی صنایع همسو دانست.

بیشتر بدانیم : کانکتور BNC چیست ؟

انواع کانکتور BNC

کانکتور BNC در دو نوع 50 و 75 اهم موجود می باشد. از ویژگی های خاص این کانکتور می توان به نحوه اتصال سریع، بدون نیاز به رزوه پیچ و امکان به کار بردن دو نوع کانکتور 50 و 75 در جایی که فرکانس متفاوت، قابل چشم پوشی است اشاره کرد.

کانکتورهای BNC با امپدانس نامی 50 اهم، برای استفاده در پروژه های مخابراتی، ارتباطات داده و تجهیزات تست و ابزار دقیق کاربرد بیشتری دارد. همچنین کانکتورهای BNC با امپدانس نامی 75 اهم، برای استفاده در پروژه های پخش، ویدئو و دیگر نرم افزارهایی که نیاز به عملکرد مطابق با امپدانس خاص را دارد، به کار می رود. 112179 در دسته بندی کانکتور 75 اهمی قرار دارد.

نحوه اتصال BNC

کانکتورهای BNC در سه حالت مورد استفاده قرار می گیرند:

لحیمی: در فیش لحیمی، کابل و فیش از طریق لحیم کردن به یکدیگر متصل خواهند شد. بنابراین هنگام اتصال کابل به BNC حتما نیاز به دستگاه هویه جهت لحیمکاری می باشد.

پرسی: در این حالت، کابل و کانکتور از طریق پرس شدن قطعات در آن به هم متصل می شوند. جهت اتصال کانکتور به کابل کواکسیال نیاز به ابزاری برای پرس کردن می باشد.

پیچی: در رایج ترین نوع فیش های BNC، کابل و کانکتور از طریق سفت کردن یک پیچ به یکدیگر متصل می شوند. با کمک پیچ گوشتی می توان کابل را به کانکتور متصل کرد.

برای مشاهده انواع کانکتور BNC اینجا را کلیک کنید

ابعاد محل اتصال: ( کانکتور های نری و مادگی )

کانکتور BNC نری و مادگی 50 اهم

112179 کانکتور BNC نری و مادگی 75 اهم

مشخصات کانکتورهای BNC

الکتریکی:

امپدانس: 50/75 اهم

رنج فرکانسی: 0 تا 4 گیگاهرتز (50 اهم) –  0 تا 1 گیگاهرتز (75 اهم)

VSWR: کوچکتر مساوی 1.3 (برای کانکتورهای مستقیم)، کوچکتر مساوی 1.35 ( برای کانکتورهای 90 درجه)

نشتی RF: بزرگتر مساوی 55 دسی بل

ولتاژ مقاوم دی الکتریک: 1500 ولت RMS

ولتاژ نامی: بزرگتر مساوی 500 ولت RMS  (وابسته به نوع کابل)

مقاومت تماس درونی: کوچکتر مساوی 1.5 میلی اهم

مقاومت تماس بیرونی:  کوچکتر مساوی 1 میلی اهم

مقاومت عایق: بزرگتر مساوی 5 گیگا اهم

مکانیکی:

نحوه اتصال: Bayonet Coupling

دوام کانکتور: بزرگتر مساوی 500 سیکل (فقط برای تماس مادگی مس برلیوم)

نیروی حاصل از ENGAGEMENT: از 0.6 تا 2.5 پوند

نیروی حفظ مهره کوپلینگ: بزرگتر مساوی 101.2 پوند

نیروی نگهدارنده کابل:  بزرگتر مساوی 12.1 پوند (  برای کابل RG316 )، بزرگتر مساوی 28.7  پوند (برای کابل RG58)، بزرگتر مساوی 38.3  پوند (برای کابل RG59)

شرایط محیطی:

رنج مطلوب دمائی 112179 کانکتور BNC: منفی 65 – مثبت 165 درجه سانتیگراد

خوردگی (نمک اسپری):  MIL-STD-202, Method 101, Cond. B

لرزش:  MIL-STD-202, Method 204, Cond. B

شوک حرارتی: MIL-STD-202, Method 107, Cond. B

شوک مکانیکی: MIL-STD-202, Method 213, Cond. G

پارت نامبر 112179

• دسته بندی: کانکتور
• سری: BNC
• جنس بدنه: برنجی
• جهت: Right Angle
• آمپدانس: 75 اهم
• پورت: 1 (تک پورتی)
• نحوه اتصال: Crimp
• قابلیت نصب روی پنل: ندارد
• خاصبت مغناطیسی: ندارد

 کابل های سازگار با 112179

• RG6/U
• RG8/X
• RG58/U
• RG59/U
• RG174/U
• RG179/U
• RG316/U

نیروی نگهدارنده کابل بسته به نوع آن در کانکتور 112179 متفاوت است. مثلا در کابل RG58  مقدار این نیرو بزرگتر مساوی 28.7 lbs میباشد.

جهت مشاهده و خرید کانکتور با پارت نامبر 112721 کلیلک کنید.
